Saturday, February 15, 2014

SWANSOFT CNC SIMULATOR

Sesuai ketentuan pemerintah bahwa kurikulum Perguruan Tinggi harus selalu diganti/dikembangkan secara berkala, maka Perguruan Tinggi tempat saya bekerja juga melakukan perubahan kurikulum termasuk praktikum yang saya tangani yaitu Praktikum AutoCAD di program studi Teknik Mesin D-III. Praktikum AutoCAD itu diganti menjadi Praktikum Pemrograman Komputer.

Pada Praktikum Pemrograman Komputer ini, mahasiswa Teknik Mesin program D-III belajar menggunakan program komputer yang digunakan untuk Teknik Mesin yaitu AutoCAD dan SSCNC (Swansoft CNC Simulation, program simulasi CNC yang diproduksi oleh Nanjing Swansoft Technology Company, Cina).
Jadi benda kerja digambar/didesain dengan AutoCAD kemudian dibuat program CNCnya lalu program CNC itu disimulasikan dengan SSCNC.
Memang tidak sampai dibuat dengan mesin CNCnya karena namanya juga praktikum pemrograman komputer bukan praktikum CNC hehehe.... Praktikum dengan mesin CNC sesungguhnya akan dilaksanakan pada semester berikutnya.

Karena saya sudah berpengalaman di praktikum AutoCAD dan CNC maka saya ditunjuk sebagai instruktur Praktikum Pemrograman Komputer ini sehingga panduan praktikumnya saya yang membuat.
Agar bisa berguna bagi orang lain maka panduan praktikum itu saya upload di mediafire, bagi yang berminat download silahkan klik tombol ini :



Agar lebih lengkap, berikut ini saya tampilkan jobsite praktikum berupa gambar AutoCAD dan video hasil simulasi dengan SSCNC yang saya upload di youtube :

Jobsite I
Gambar dengan AutoCAD :
Simulasi dengan SSCNC :


Jobsite II
Gambar dengan AutoCAD :

Simulasi dengan SSCNC :


Jobsite III
Gambar dengan AutoCAD :
Simulasi dengan SSCNC :


Jobsite IV
Gambar dengan AutoCAD :
Simulasi dengan SSCNC :

Saturday, December 8, 2012

ARCHICAD



Pada awalnya saya terpaksa belajar program ArchiCAD karena diperintahkan oleh Lembaga Pendidikan tempat saya mengajar yang memang sedang kekurangan instruktur ArchiCAD.
Saya sempat menolak tugas itu karena saya merasa bahwa ArchiCAD adalah software khusus untuk Teknik Arsitektur sedangkan saya tidak punya latar belakang pendidikan arsitektur (saya lulusan S-1 Teknik Mesin).

Tetapi entah mengapa saya jadi tertarik untuk belajar ArchiCAD (mungkin memang sudah diatur Tuhan ya.. hehehe..) sehingga saya membeli 3 buku ArchiCAD dan 1 VCD tutorialnya.
Setelah saya pelajari, ternyata untuk melakukan gambar bangunan dengan ArchiCAD terasa lebih simple daripada AutoCAD karena semua item yang dibutuhkan seperti dinding, pintu, jendela, kolom, pondasi, atap dan lain-lainnya sudah disediakan dan tinggal men-insert. Bahkan item pelengkapnya seperti gambar mobil, pohon, manusia juga sudah disediakan dan lebih lengkap daripada AutoCAD maupun 3DS Max.
Dan yang lebih memudahkan pekerjaan, jika kita menggambar bangunan secara 2D otomatis akan ada gambar 3Dnya, hebat kan…

Yang membuat saya lebih tercengang adalah ketika melakukan render. Ternyata hasil rendernya cukup indah dan realistik, hampir sama dengan hasil render 3DS Max dengan V-Ray.

Maka akhirnya saya menerima tugas untuk mengajar ArchiCAD.

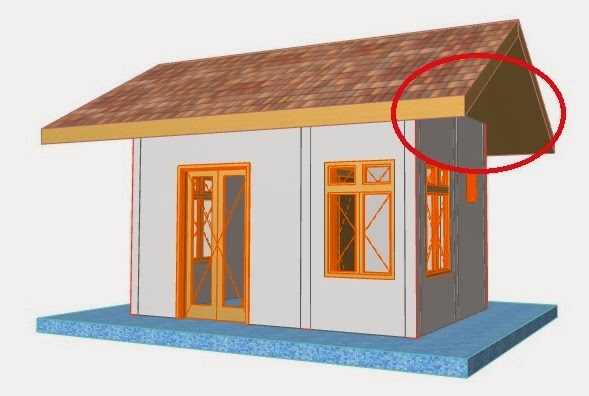

Berikut ini saya tampilkan gambar bangunan yang saya buat dengan ArchiCAD dan merupakan sebagian dari soal yang saya pakai untuk mengajar :







Tapi karena kesibukan, saya belum sempat menulis buku tentang ArchiCAd walaupun sebenarnya ingin sekali. Maka bagi yang ingin belajar ArchiCAD silahkan belajar di Lembaga Pendidikan tempat saya mengajar yaitu Lembaga Pendidikan dan Pelatihan SMILE GROUP yang pusatnya di Jl. Prof. Dr. Sardjito 24 Yogyakarta dan membuka 2 cabang di Jl. Laksda Adisucipto KM 6 dan Jl. MT. Haryono 73 Yogyakarta.
Atau buka websitenya di http://www.smilejogja.com.

Monday, August 27, 2012

MEMBUAT HASIL IMPORT AUTOCAD DI 3DS MAX TERLIHAT HALUS


Salam kenal Pak.Tutor yg singkat dan sangat berguna.
Oya saya mau tanya.Saya ada objek lingkaran(seperti cincin)3D autocad 2010,tapi setelah saya import dari 3ds max hasilnya tidak lagi lingkaran tp berbentuk seperti segi 12 gitu jadi terlihat ada sudut-sudutnya.Sementara yang saya inginkan lingkaran yang mulus tidak menyudut.
Apakah ada solusinya ?
terima kasih sebelumnya

JAWABAN :
Memang jika anda langsung mengimpor gambar 3D yang melengkung dari AutoCAD ke 3DS Max hasilnya gambar tidak halus seperti berikut ini :

Agar hasil import di 3DS Max bisa halus caranya mudah sekali yaitu setelah gambar di AutoCAD disimpan dalam format AutoCAD 2000 (caranya klik link ini : MEMBUATRODA GIGI MIRING 3D DENGAN AUTOCAD), lakukan langkah-langkah berikut ini :
1. Buka program 3DS Max (disini saya memakai 3DS Max 7)
2. Pada menu bar klik FILE lalu IMPORT

3. Lakukan berikut ini :

4. Selanjutnya :


 Dengan demikian hasil import di 3DS Max sudah halus seperti gambar di bawah ini :


Tuesday, August 16, 2011

MENU SHELL UNTUK MELUBANGI OBYEK 3D SOLID/PEJAL

Untitled Document
Menu SHELL digunakan untuk membuat suatu obyek 3 dimensi yang pejal menjadi berongga di dalamnya dengan tebal dinding yang bisa ditentukan. Menu SHELL ini sangat penting digunakan pada gambar teknik mesin 3D tetapi sayangnya belum sempat saya tulis di buku saya. Andaikan saja buku saya dicetak ulang pasti akan saya tambahkan menu SHELL itu.

Maka untuk menutup kekurangan di buku saya, menu SHELL saya terangkan di blog ini (menu SHELL sudah ada di AutoCAD 2000, di contoh ini saya memakai AutoCAD 2009).

Sebagai contoh, akan digambar casing blower sebagai berikut :

1. Buat permukaan atas casing blower seperti berikut ini :

2. Beri tambahan ketebalan pada bagian yang berlubang untuk nanti di-SLICE, misalnya pada gambar ini saya beri kelebihan 10 mm.

3. Hapus garis tambahan ketebalan yang mengakibatkan ada garis yang berpotongan karena jika ada garis yang berpotongan maka kurva tertutup tidak bisa di-REGION yang berarti tidak bisa di-EXTRUDE.
Untuk lebih jelasnya perhatikan gambar dibawah ini :

4. Obyek di-REGION
(Cara REGION saya terangkan di buku saya yang berjudul MAHIR DALAM 5 HARI AUTOCAD 3D UNTUK TEKNIK MESIN)

5. Aktifkan sudut pandang SE ISOMETRIC kemudian obyek di-EXTRUDE dengan ketebalan yang dibutuhkan sehingga hasilnya sebagai berikut :
(SE ISOMETRIC dan EXTRUDE saya terangkan di buku saya yang berjudul MAHIR DALAM 5 HARI AUTOCAD 3D UNTUK TEKNIK MESIN)

6. Untuk membuat obyek seperti casing blower yaitu berongga di dalam dengan tebal dinding misalnya 3 mm, menggunakan menu SHEEL, caranya pada menu bar klik MODIFY, SOLIDS EDITING kemudian SHELL.
Selanjutnya :
Tulisan pada command line
Tindakan
Select a 3D solid : Klik obyek casing blower <enter>
Enter the shell offset distance : Ketik : 3
Tekan ENTER tiga kali

7. Dengan demikian obyek sudah berongga dengan tebal dinding 3 mm seperti gambar di bawah ini :

8. Aktifkan sudut pandang NW ISOMETRIC (pada menu bar klik VIEW, 3D VIEWS kemudian NW ISOMETRIC) kemudian aktifkan jenis tampilan CONCEPTUAL VISUAL STYLES (saya terangkan di buku saya yang berjudul MAHIR DALAM 5 HARI AUTOCAD 3D UNTUK TEKNIK MESIN).
Dengan demikian terlihat bahwa ujung casing blower masih tertutup seperti gambar di bawah ini :

9. Untuk memotong ujung casing blower, kita manfaatkan kelebihan tebal 10 mm yang sudah kita buat sebelumnya.
Langkah pertama dibuat garis bantu dengan cara :
- Pada menu bar klik DRAW kemudian LINE
- Klik P1 (lihat gambar di bawah), gunakan osnap endpoint
- Ketik : @10,0,0
- Tekan ENTER dua kali

 11. Lakukan SLICE dengan cara :
Pada menu bar klik MODIFY, 3D OPERATIONS kemudian SLICE

Dengan memperhatikan gambar di atas, langkah-langkah selanjutnya :
Tulisan pada command line
Tindakan
Select objects to slice : Klik P2 <enter>
Specify start point of slicing plane or [Planar Object/Surface/Zaxis/View/XY/YZ/ZX/3 ponts]  <3 points> : Tekan ENTER
Specify first point on plane : Klik titik pertama bidang potong.yaitu P3 (ujung garis bantu), gunakan osnap endpoint
Specify second point on plane : Klik titik kedua bidang potong yaitu P4, gunakan osnap perpendicular
Specify third point on plane : Klik titik ketiga bidang potong yaitu P5, gunakan osnap perpendicular
Specify a point on desired side or [keep both sides]  <both>: Karena ada bagian yang dihilangkan, klik bagian yang tidak hilang yaitu   P6

12. Aktifkan jenis tampilan pada CONCEPTUAL VISUAL STYLE. Dengan demikian sudah terlihat bahwa ujung casing blower sudah berlubang seperti gambar berikut ini :

Wednesday, July 20, 2011

BUKU SAYA YANG KE-6 (MAHIR CORELDRAW DALAM 4 HARI)

Berdasarkan hobi saya menggambar (sejak kecil saya memang sudah suka menggambar sampai ketika masih di SMP dan SMA saya aktif di majalah sekolah dengan tugas sebagai ilustrator) dan kebetulan saya juga bisa program CorelDRAW, maka saya berniat berbagi ilmu dengan menulis buku saya yang ke-6 yang saya beri judul MAHIR CORELDRAW DALAM 4 HARI.

Agar bisa lebih cepat terbit, buku ini saya terbitkan melalui penerbit self publisher yaitu LEUTIKAPRIO.

Ini adalah cover buku saya yang ke-6 tentang CorelDRAW itu :

Dan ini adalah tampilan lengkapnya berupa Cover dan Backcover nya :
Buku ini juga sudah saya buatkan websitenya yaitu : http://buku-coreldraw.blogspot.com

Berbeda dengan buku-buku saya lainnya, buku CorelDRAW saya ini tidak dijual di toko buku tetapi secara online, bagi yang berminat beli silahkan KLIK DISINI.

Jangan lupa bagi yang belum jadi member Leutikaprio.com harus daftar dulu dengan klik tab DAFTAR yang letaknya ditunjukkan gambar di bawah ini :

Friday, July 8, 2011

MEMBUAT MATERIAL TRANSPARAN DENGAN AUTOCAD

Langsung azanih….
Mas saya irfan, sayamau nanya bagimana cara membuat gambar di autocad agar terlihat transparanmisalnya kita menggambar mesin dan ingin terlihat komponen-komponen didalamyaseperti gambar dibawah ini :


Tolong mas bantuannya…
Itu saja mas….
Terima kasih……

irfan_riadi@rocketmail.com

JAWABAN:
Menurut perkiraan saya, gambar yang andatampilkan tidak digambar dengan AutoCAD tetapi dengan Solidwork. Tetapi tidakapa-apa karena AutoCAD juga bisa membuat gambar seperti itu yaitu denganmembuat material sendiri.

Cara membuat material transparan di AutoCAD berbedaantara versi 2007 sampai 2010 dengan versi 2011, berikut ini akan sayaterangkan kedua-duanya :

Menggunakan AutoCAD versi 2011
1. Buka gambar yang akan diberi material dansudah diberi warna. Misalnya seperti gambar di bawah ini (jenis tampilan adalahREALISTIC VISUAL STYLE, caranya lihat di buku asaya yang berjudul MAHIR DALAM 5HARI AUTOCAD 3D UNTUK TEKNIK MESIN bab 1.6) :

2.Ubah warna background menjadi putih,caranya klik disini.
3.Pada menu bar klik TOOL, PALETTES kemudianMATERIALS BROWSER
4.Buat material kaca dengan cara sepertigambar di bawah ini :

5.Ikuti petunjuk pada gambar berikut ini :

6.Agar warna material sama dengan warna yangsudah kita berikan pada obyek, ikuti petunjuk pada gambar berikut ini :

7.Dengan demikian material kaca sudah adadalam material library seperti pada gambar di bawah ini :

8.Cara menempatkan jenis material ke obyekditunjukkan pada gambar di bawah ini :

9.Dengan demikian obyek sudah menjaditransparan seperti gambar di bawah ini :


Menggunakan autoCAD versi 2007-2010
1. Buka gambar yang akan diberi material dansudah diberi warna. Misalnya seperti gambar di bawah ini (jenis tampilan adalahREALISTIC VISUAL STYLE, caranya lihat di buku asaya yang berjudul MAHIR DALAM 5HARI AUTOCAD 3D UNTUK TEKNIK MESIN bab 1.6) :

2.Ubah warna background menjadi putih,caranya klik disini.
3.Pada menu bar klik TOOL, PALETTES kemudianMATERIALS .
4. Buat material baru dengan cara yangditunjukkan gambar di bawah ini :

5.Setelah material baru terbentuk, agar warnamaterial sama dengan warna yang sudah kita berikan pada obyek, ikuti petunjukpada gambar di bawah ini :

6. Atur tingkat transparansi obyek (OPACITY)dengan cara pada gambar di bawah ini :

7. Cara menempatkan obyek ke materialditunjukkan pada gambar di bawah ini :

8. Dengan demikian obyek sudah transparanseperti gambar di bawah ini :


Agar tampilan gambar di AutoCAD bisa dibukaatau disisipkan di program lain misalnya Adobe Photoshop, CorelDRAW atau MSWord maka formatnya harus berupa jpg atau bmp, untuk mengubah formatnya padajpg saya terangkan di buku saya yang berjudul MAHIR DALAM 5 HARI AUTOCAD 3DUNTUK TEKNIK MESIN bab 5.2.

Sunday, May 29, 2011

CNC KRISBOW CKE 6130i

Pada tahun 2009, instansi tempat saya bekerja yaitu Sekolah Tinggi Teknologi Nasional (STTNAS) menambah lagi mesin CNC yaitu CNC KRISBOW CKE 6130i yang merupakan CNC jenis Lathe Machine (mesin bubut).
Maka jika sebelumnya STTNAS hanya mempunyai CNC jenis Training Unit (TU) yang hanya bisa digunakan untuk pelatihan, sekarang STTNAS sudah mempunyai CNC jenis Production Unit (PU) yang benar-benar bisa digunakan untuk produksi. Gambar CNC KRISBOW CKE 6130i adalah sebagai berikut :

Dan ini adalah foto ketika saya dan teman-teman sedang menjalani pelatihan pengoperasian CNC KRISBOW CKE 6130i :

Kebetulan setelah saya mengikuti pelatihan, saya ditugaskan sebagai instruktur untuk membimbing para mahasiswa Teknik Mesin ketika sedang praktikum CNC KRISBOW CKE 6130i itu. Dengan demikian panduan praktikumnya saya juga yang membuat.
Bagi yang berminat membaca atau bahkan menggunakan panduan praktikum buatan saya itu, silahkan KLIK DISINI.

Saturday, November 13, 2010

MENGGABUNGKAN GAMBAR 2D DAN 3D

slmt sore mas, saya sudah membeli dan membaca buku mahir autocad 3d dalam 5 hari,yang ingin saya tanyakan adalah :

1. bagaimana cara membuat gambar proyeksi eropa (2D) sekaligus 3D dalam 1 lembar kerja yng disertai dimensi (ukuran) pada gambar proyeksinya, sedangkan 3D tanpa ukuran. Permasalahan yang saya hadapi adalah saat memberi ukuran pada salah 1 pandangan, maka akan muncul ukuran di pandangan yg lain dan seringkali hanya berupa garis lurus.

2. bagaimana bila gambar 3D yang ingin ditampilkan dalam lembar kerja sperti di atas adalah gambar potongan (dipotong separuh aar terlihat dalamnya), saya menggunakan 4 viewports dan saat mengubah salah satu viewport maka yg lainnya pun akan berubah. bgmn cara mengatasi hal ini.

Atas tanggapan dan jawabannya saya ucapkan terima kasih

JAWABAN

Sebenarnya saya masih belum jelas, Anda membeli buku AutoCAD saya yang untuk Teknik Mesin atau untuk Teknik Sipil dan Arsitektur. Tetapi tidak masalah, dari jenis gambar yang Anda ceritakan, saya bisa menebak bahwa gambar Anda adalah Gambar Teknik Mesin. Mohon maaf bila ada kesalahan.

Kalau anda memakai fasilitas viewport (di tab Lay out) memang hasilnya seperti itu karena viewport-viewport itu memang saling berhubungan. Jadi kalau Anda ingin menggabungkan gambar 2D dan 3D apalagi ditambah ukuran, saran saya adalah :

1. Gambar 3D digambar di file tersendiri, dirender kemudian disimpan dalam format bmp atau jpg (caranya sudah saya terangkan di buku saya yang berjudul MAHIR DALAM 5 HARI AUTOCAD 3D UNTUK TEKNIK MESIN pada Bab 5.2, maaf saya tidak menyebutkan halamannya karena buku itu sudah dicetak dalam 2 edisi sehingga halamannya bisa berbeda).

2.Buat gambar 2D di file lain tetapi tetap di tab MODEL jangan LAYOUT.

3. Sisipkan gambar 3D yang sudah disimpan dalam format bmp/jpg (caranya sudah saya terangkan di buku saya yang berjudul MAHIR DALAM 5 HARI AUTOCAD 3D UNTUK TEKNIK MESIN pada Bab 5.3.2.)
Sebagai contoh, hasilnya sebagai berikut :

Saturday, April 10, 2010

MEMBUAT RODA GIGI MIRING 3D DENGAN AUTOCAD

Dari e-mail yang masuk ada yang menanyakan menggambar roda gigi miring 3 dimensi dengan AutoCAD.
Menggambar roda gigi miring (helical gear) 3D dengan AutoCAD memang sangat sulit karena di AutoCAD tidak ada menu TWIST (memuntir) seperti di 3DSMax atau Solidwork.
Maka biasanya untuk menggambar roda gigi miring 3D, saya menggabungkan AutoCAD dan 3DSMax, begini langkah-langkahnya :

1.Langkah pertama, gambar tampak atas dari penampang roda gigi (standar ukuran roda gigi bisa dilihat pada buku DASAR PERENCANAAN DAN PEMILIHAN ELEMEN MESIN karangan IR. SULARSO, MSME dan KIYOKATSU SUGA.
Bisa digunakan versi AutoCAD berapa saja, tapi pada contoh ini saya memakai AutoCAD 2009, hasilnya bisa dilihat seperti gambar di bawah ini :2.Berikutnya gambar lubang poros lengkap dengan alur pasaknya. Hasilnya seperti gambar
di bawah ini :3.Semua obyek di-REGION
Semua obyek di-EXTRUDE sesuai ketebalan yang dibutuhkan. Agar 2 obyek (roda gigi dan lubang poros) bisa dibedakan dengan mudah di 3DSMax, kedua obyek diberi warna yang berbeda.
Misalnya roda gigi saya beri warna kuning dan lubang poros (untuk SUBTRACT) saya beri warna biru, hasilnya seperti gambar di bawah ini.4. AutoCAD memang bisa dipakai versi berapa saja tetapi 3DSMax hanya bisa membaca AutoCAD 2000, maka jika AutoCAD yang digunakan versi 2004 atau sesudahnya, lakukan langkah sebagai berikut :
Pada menu bar klik FILE kemudian SAVE AS
Berikutnya ikuti petunjuk berikut ini :5. Setelah file tersimpan dalam versi AutoCAD 2000, buka program 3DSMax (bisa dilakukan versi berapa saja, pada contoh ini saya memakai 3DSMax 7) kemudian lakukan IMPORT dengan cara beriku ini :
Pada menu bar klik FILE kemudian IMPORT
Berikutnya ikuti petunjuk berikut ini :
6. Setelah muncul file AutoCAD, selanjutnya :
7. Selanjutnya :8. Dengan demikian muncul gambar roda gigi dalam 4 viewport seperti yang ditunjukkan pada gambar berikut ini :
9. Lakukan puntiran (TWIST) dengan cara :10. Selanjutnya :11. Berikutnya masukkan sudut kemiringan roda gigi yang diperlukan, misalnya 10 derajat, caranya :12. Selanjutnya lakukan proses melubangi roda gigi dengan pelubang yang sudah ada (SUBTRACT) caranya :13. Selanjutnya :14. Pilih menu BOELAN dengan cara :15. Berikutnya bisa dilakukan SUBTRACT dengan cara :16. Kemudian klik obyek SUBTRACK, agar lebih mudah lakukan klik pada TOP VIEWPORT seperti gambar berikut ini :17. Dengan demikian roda gigi sudah berlubang seperti gambar berikut ini :18. Agar gambar roda gigi lebih halus, lakukan menu SMOOTH dengan cara sebagai berikut :19. Selanjutnya :
20. Selanjutnya :21 Sebenarnya di 3DSMax juga bisa di-RENDER seperti AutoCAD, tetapi jika Anda lebih terbiasa dengan AutoCAD, gambar 3DSMax bisa di-EXPORT ke AutoCAD, caranya :
Pada menu bar klik FILE kemudian EXPORT
Selanjutnya ikuti petunjuk pada gambar berikut ini :22. Berikutnya :Dengan demikian gambar roda gigi miring yang sudah jadi bisa dibuka di AutoCAD, silahkan coba.

Berikut ini saya tampilkan hasil render dengan AutoCAD dan dengan 3DSMax, silahkan dibandingkan :
Dengan AutoCAD 2000 – AutoCAD 2006Dengan AutoCAD 2007 – AutoCAD 2010Dengan 3DSMax 7Bisa dibandingkan bahwa render dengan 3DSMax lebih indah dan realistik, selain itu animasinya lebih lengkap. Kalau begitu mengapa dari awal menggambarnya tidak dengan 3DSMax saja ?

Alasannya, dibanding AutoCAD, 3DSMax tetap mempunyai kelemahan yaitu sangat sulit untuk menggambar dengan ukuran yang tepat.
Oleh karena itulah pada gambar awal dilakukan dengan AutoCAD sehingga ukurannya benar-benar tepat kemudian untuk finishingnya menggunakan 3DSMax.

Komentar untuk buku saya

Bagi yang sudah membaca/mempelajari buku saya, ditunggu kritik,saran atau pertanyaan juga boleh.
Silahkan kirim ke blog ini atau kalau malu komentarnya dilihat orang banyak, silahkan kirim ke e-mail saya :
yudhikris@yahoo.com.
Sebagai tambahan saya biasanya membuka e-mail atau blog hari sabtu/minggu, jadi kalau kirim komentar hari jumat saja, OK?
E-mail yang masuk dan jawabannya akan ditampilkan di blog ini sehingga bisa berguna bagi lebih banyak orang.
