MEMBUAT MATERIAL TRANSPARAN DENGAN AUTOCAD

Langsung azanih….

Mas saya irfan, sayamau nanya bagimana cara membuat gambar di autocad agar terlihat transparanmisalnya kita menggambar mesin dan ingin terlihat komponen-komponen didalamyaseperti gambar dibawah ini :

Tolong mas bantuannya…

Itu saja mas….

Terima kasih……

irfan_riadi@rocketmail.com

JAWABAN:

Menurut perkiraan saya, gambar yang andatampilkan tidak digambar dengan AutoCAD tetapi dengan Solidwork. Tetapi tidakapa-apa karena AutoCAD juga bisa membuat gambar seperti itu yaitu denganmembuat material sendiri.

Cara membuat material transparan di AutoCAD berbedaantara versi 2007 sampai 2010 dengan versi 2011, berikut ini akan sayaterangkan kedua-duanya :

Menggunakan AutoCAD versi 2011

1. Buka gambar yang akan diberi material dansudah diberi warna. Misalnya seperti gambar di bawah ini (jenis tampilan adalahREALISTIC VISUAL STYLE, caranya lihat di buku asaya yang berjudul MAHIR DALAM 5HARI AUTOCAD 3D UNTUK TEKNIK MESIN bab 1.6) :

2.Ubah warna background menjadi putih,caranya klik disini.

3.Pada menu bar klik TOOL, PALETTES kemudianMATERIALS BROWSER

4.Buat material kaca dengan cara sepertigambar di bawah ini :

5.Ikuti petunjuk pada gambar berikut ini :

6.Agar warna material sama dengan warna yangsudah kita berikan pada obyek, ikuti petunjuk pada gambar berikut ini :

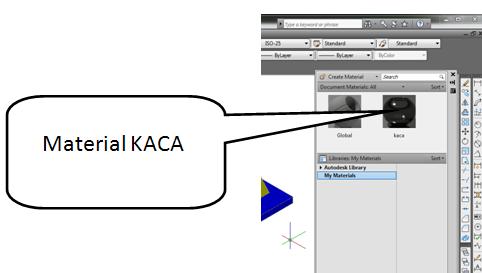

7.Dengan demikian material kaca sudah adadalam material library seperti pada gambar di bawah ini :

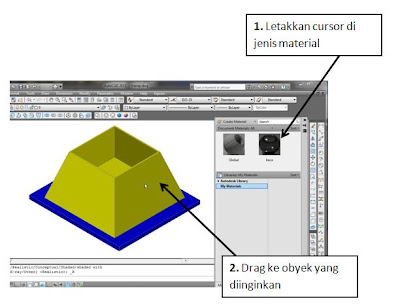

8.Cara menempatkan jenis material ke obyekditunjukkan pada gambar di bawah ini :

9.Dengan demikian obyek sudah menjaditransparan seperti gambar di bawah ini :

Menggunakan autoCAD versi 2007-2010

1. Buka gambar yang akan diberi material dansudah diberi warna. Misalnya seperti gambar di bawah ini (jenis tampilan adalahREALISTIC VISUAL STYLE, caranya lihat di buku asaya yang berjudul MAHIR DALAM 5HARI AUTOCAD 3D UNTUK TEKNIK MESIN bab 1.6) :

2.Ubah warna background menjadi putih,caranya klik disini.

3.Pada menu bar klik TOOL, PALETTES kemudianMATERIALS .

4. Buat material baru dengan cara yangditunjukkan gambar di bawah ini :

5.Setelah material baru terbentuk, agar warnamaterial sama dengan warna yang sudah kita berikan pada obyek, ikuti petunjukpada gambar di bawah ini :

6. Atur tingkat transparansi obyek (OPACITY)dengan cara pada gambar di bawah ini :

7. Cara menempatkan obyek ke materialditunjukkan pada gambar di bawah ini :

8. Dengan demikian obyek sudah transparanseperti gambar di bawah ini :

Agar tampilan gambar di AutoCAD bisa dibukaatau disisipkan di program lain misalnya Adobe Photoshop, CorelDRAW atau MSWord maka formatnya harus berupa jpg atau bmp, untuk mengubah formatnya padajpg saya terangkan di buku saya yang berjudul MAHIR DALAM 5 HARI AUTOCAD 3DUNTUK TEKNIK MESIN bab 5.2.
